進口自由浮球式疏水閥-閥嘴選型指南-德國萊克LIK品牌
發布時間:2022/1/28
什么是閥嘴？

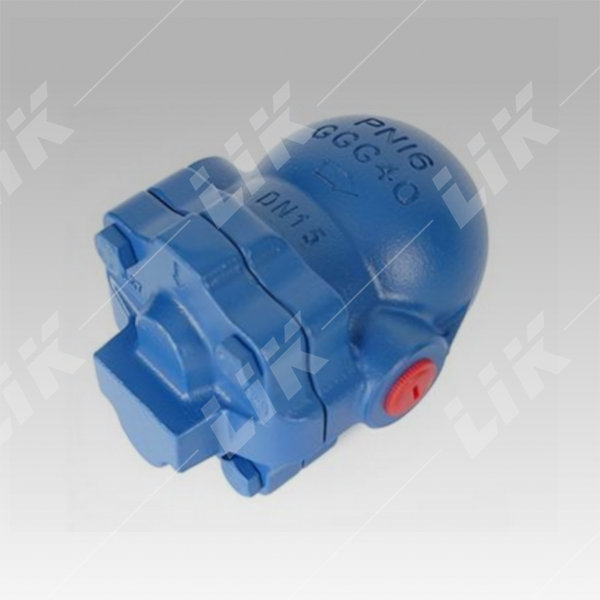

閥嘴字面上的意思是一個口子。在TLV蒸汽疏水閥里面，閥嘴作為閥座的開口或者通道的術語。閥嘴的大小由疏水閥閥體的尺寸和工作壓差決定。例如自由浮球式疏水閥J3X，在整個壓差范圍內閥嘴的直徑大約為2-3mm或者更小。注意閥嘴的直徑比連接管道的尺寸要小得多。
圖片
為什么閥嘴的直徑這么小？
一個公稱直徑為15mm的自由浮球式疏水閥可以連接到內徑為15mm的管道上，閥嘴的直徑可能為2-3mm或者更小。為什么閥嘴的直徑比連接管道的內徑小這么多呢？
通常管道的口徑要考慮到兩相（冷凝水和閃蒸汽空間）流動，而閥嘴只需要考慮冷凝水的容積。一個2-3mm的閥嘴在壓差為0.2MPaG時冷凝水的排量大約為350kg/h。這對于冷凝水出口管道為15mm的小型用汽設備，閥嘴的排量已經足夠了。當冷凝水通過熱靜力排氣閥時，J3X的排量還會適當?shù)脑黾印?/span>
一個直徑比連接管道小很多的閥嘴就能完全滿足疏水閥的排量。當然，大尺寸的閥嘴能夠使疏水閥的排量變得更大，但是，對于工作在同一壓差下的疏水閥，這就要求浮球等比例的變大，最終導致疏水閥的閥體變的更大。為了設計一個有足夠排量的疏水閥，必須選擇合適的閥嘴和浮球大小。
為什么閥嘴編號越大，閥嘴的直徑越小？
匆匆一看，閥嘴編號越大，閥嘴的直徑越小有點違反直覺。這個最初看起來很奇怪是可以理解的，但是更多的了解后就能發現隱藏在其背后的原因。
閥嘴的編號表示蒸汽疏水閥排放冷凝水時的最大壓差，以kg/cm2(bar)為單位。例如，編號為10的閥嘴額定為10kg/cm2 (10 bar, 150 psi)。編號越大，閥嘴能排放的冷凝水的壓力就越高。為了達到更高的工作壓差，就需要一個更小的開口。然而，更小的閥嘴會導致在任何給定的工作壓差下面冷凝水的排量降低。
什么是關閉與打開閥門的力？
如何選擇閥嘴的編號？
浮球的尺寸決定了打開閥門力的最大值，關閉閥門的力能夠調整到多大值，則取決于工作壓力。如果閥門始終保持關閉狀態，那么蒸汽疏水閥是不能正常工作的，所以解決克服工作壓力的限制。因此會生產出不同的閥嘴編號，相對應不同的最大工作壓力。
同一個浮球/疏水閥排量、壓力和閥嘴編號之間是什么關系？
為了增加排量
增大閥嘴直徑（更小編號的閥嘴）
=>最大工作壓力降低
為了增加最大工作壓力
減小閥嘴直徑（更大編號的閥嘴）
=>降低了排量
從這里我們知道，即使是同一型號的疏水閥，也要根據最大的工作壓差和排量來選型。在給定壓差情況下，我們可以降低最大工作壓力來實現更大的排量，也可以通過減小最大的排量來實現一個更高的最大工作壓力
閥嘴字面上的意思是一個口子。在TLV蒸汽疏水閥里面，閥嘴作為閥座的開口或者通道的術語。閥嘴的大小由疏水閥閥體的尺寸和工作壓差決定。例如自由浮球式疏水閥J3X，在整個壓差范圍內閥嘴的直徑大約為2-3mm或者更小。注意閥嘴的直徑比連接管道的尺寸要小得多。
圖片
為什么閥嘴的直徑這么小？
一個公稱直徑為15mm的自由浮球式疏水閥可以連接到內徑為15mm的管道上，閥嘴的直徑可能為2-3mm或者更小。為什么閥嘴的直徑比連接管道的內徑小這么多呢？
通常管道的口徑要考慮到兩相（冷凝水和閃蒸汽空間）流動，而閥嘴只需要考慮冷凝水的容積。一個2-3mm的閥嘴在壓差為0.2MPaG時冷凝水的排量大約為350kg/h。這對于冷凝水出口管道為15mm的小型用汽設備，閥嘴的排量已經足夠了。當冷凝水通過熱靜力排氣閥時，J3X的排量還會適當?shù)脑黾印?/span>
一個直徑比連接管道小很多的閥嘴就能完全滿足疏水閥的排量。當然，大尺寸的閥嘴能夠使疏水閥的排量變得更大，但是，對于工作在同一壓差下的疏水閥，這就要求浮球等比例的變大，最終導致疏水閥的閥體變的更大。為了設計一個有足夠排量的疏水閥，必須選擇合適的閥嘴和浮球大小。
為什么閥嘴編號越大，閥嘴的直徑越小？
匆匆一看，閥嘴編號越大，閥嘴的直徑越小有點違反直覺。這個最初看起來很奇怪是可以理解的，但是更多的了解后就能發現隱藏在其背后的原因。
閥嘴的編號表示蒸汽疏水閥排放冷凝水時的最大壓差，以kg/cm2(bar)為單位。例如，編號為10的閥嘴額定為10kg/cm2 (10 bar, 150 psi)。編號越大，閥嘴能排放的冷凝水的壓力就越高。為了達到更高的工作壓差，就需要一個更小的開口。然而，更小的閥嘴會導致在任何給定的工作壓差下面冷凝水的排量降低。
什么是關閉與打開閥門的力？
當我們考慮閥嘴大小時，我們必須考慮自由浮球式疏水閥工作時內部的兩個力，即打開閥門的力和關閉閥門的力。
進口自由浮球式疏水閥運行的動力是浮力。浮力使浮球（浮球也就是主閥）向上浮起，當浮球完全離開閥座時，閥門則完全打開。換而言之，打開閥門的動力就是浮力。如果我們假設冷凝水比重是一個常量，則浮球的浮力取決于浸沒在冷凝水中浮球的體積。當浮球全部被浸沒時，浮力達到最大值，如果使用同一個浮球，是不可能產生一個更強大的力來打開閥門。
另一方面，關閉閥門力的大小由閥嘴的口徑和閥嘴前后的壓差決定。舉一個簡單的例子，就如浴缸里水是通過使用塞子來排放的。當浴缸在排水時，如果塞子離排水口太近，就很有可能被吸住并且關閉排水口。這樣的一個力，就如同自由浮球式疏水閥中的作用力。這個力為壓力（壓強）乘上表面面積，所以如果閥嘴的直徑是個固定值，那么壓差越大（閥嘴前后的壓力差），關閉閥門的力也就越大。反過來，如果壓差是個固定值，那么閥嘴的口徑越大，關閉閥門的也就越大。如何選擇閥嘴的編號？
浮球的尺寸決定了打開閥門力的最大值，關閉閥門的力能夠調整到多大值，則取決于工作壓力。如果閥門始終保持關閉狀態，那么蒸汽疏水閥是不能正常工作的，所以解決克服工作壓力的限制。因此會生產出不同的閥嘴編號，相對應不同的最大工作壓力。
同一個浮球/疏水閥排量、壓力和閥嘴編號之間是什么關系？
為了增加排量
增大閥嘴直徑（更小編號的閥嘴）
=>最大工作壓力降低
為了增加最大工作壓力
減小閥嘴直徑（更大編號的閥嘴）
=>降低了排量
從這里我們知道，即使是同一型號的疏水閥，也要根據最大的工作壓差和排量來選型。在給定壓差情況下，我們可以降低最大工作壓力來實現更大的排量，也可以通過減小最大的排量來實現一個更高的最大工作壓力
