進口襯氟蝶閥用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。是過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,
進口襯氟蝶閥產品特點
由PTFE、PFA等氟塑料襯里的閥體與蝶板，阻隔了與介質的直接接觸，具有無與倫比的抗腐蝕、滲透和微生物污染的能力，以最少的維護獲得更高的純度和可靠性。
由彈性碟簧等組成的多重軸向密封系統，確保產品的的可靠性能，從而實現長期免維護操作。
由數控車床精密加工的PTFE閥座及蝶板，保證了產品有效的配合尺寸，獲得更低的操作扭矩，從而延長使用壽命。
流線型蝶板設計以提供更大的流量需求。
高強度的合金鋼材料閥軸為閥門的整體性能保駕護航。

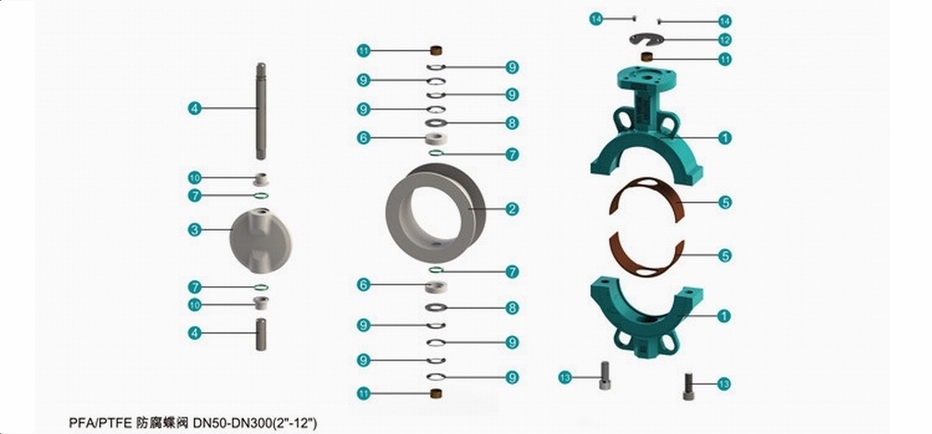

閥桿軸向多重密封系統
萊克可靠、免維護的服務而精心設計三步閥桿密封系統提供無與倫比的密封，可實現長期零泄漏性能
一級密封經由彈性碟簧向襯里閥板軸頭的球狀弧形表面傳送預受壓力；
二級密封在閥板上下轂加工出的凹槽內加入了帶彈性的四氟密封環，密封環是由純PTFE材料包
覆在閥座表面，當閥門裝配過程中，密封環受到閥板與閥座壓縮,并受到擠壓,在閥板與閥座表面產
生向上向下的壓力,從而起到密封；
三級密封在閥桿中部采用壓力塊和O型密封環的配合, 經彈性碟簧和閥門裝配過程中的擠壓, 向
軸向傳送預受壓力,使O型密封環抽緊閥座凸出襯層。
進口襯氟蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐更高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐更低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
